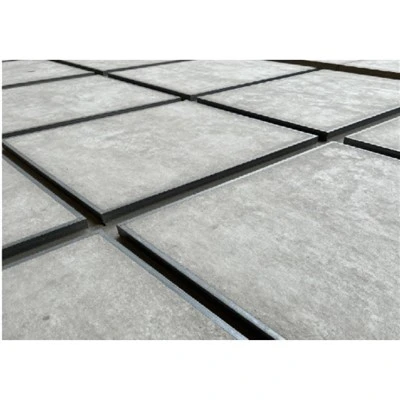

Zvednutá podlaha FINECO Encapsulated Steel Heavy{0}}
Podlaha s vysokým{0}}zatížením pro datová centra, serverovny a technická zařízení
FINECO Encapsulated Steel Heavy{0}}Duty Raised Floor je modulární přístupový podlahový systém navržený pro vysoké zatížení podlahy, strukturální stabilitu a servisní přístup pod podlahu.
Systém kombinuje plně zapouzdřený ocelový panel s nastavitelným ocelovým podstavcem a volitelnými výztuhami pro těžké{0}}zátěže. Tím se pod podlahou vytvoří přístupný prostor pro vysoko-hustotní napájecí kabely, datové sítě a proudění vzduchu HVAC.
Klíčové vlastnosti
Výkon při velkém{0}}zátěži:Navrženo pro technické prostory vystavené soustředěnému a velkému zatížení pojízdným zařízením.
Plně zapouzdřený ocelový design:Svařovaný ocelový plášť chrání vnitřní jádro před vlhkostí a opotřebením a zajišťuje dlouhodobou{0}}rozměrovou stabilitu.
Pevná spodní konstrukce:Nastavitelné ocelové podstavce zajišťují přesné výšky, zatímco nacvakávací{0}}nebo přišroubované výztuhy zajišťují boční stabilitu mřížky.
Odnímatelné modulární panely:Jednotlivé panely lze snadno vyjmout za účelem údržby, aniž by došlo k narušení okolní infrastruktury.
Všestranné povrchové úpravy:Továrně-aplikované HPL, vodivý ESD vinyl nebo holé povrchové úpravy přizpůsobené specifikacím projektu.
Struktura a složení systému
Povrchová úprava:Anti-statický HPL / vodivé PVC
Horní ocelový plech:Vysoce-galvanizovaná ocel poskytující stabilní horní povrch.
Konstruované jádro:Dřevotřísková deska s vysokou{0}}hustotou nebo jádro z lehkého cementu.
Spodní ocelový plech:Hluboce-tvarovaný ocelový plech s důlky pro tuhost v ohybu.
Oříznutí okrajů:Ochranné olemování hran pro bezpečnou manipulaci a pevné modulární vyrovnání.
Pedestal & Stringer Network:Elektro-pozinkované ocelové podstavce s vibračním{1}}uzamykacím mechanismem a volitelnými trubkovými výztuhami.
Výkon zatížení systému
Hodnoceno jako kompletní systém (Panel + Podstavec + Stringer) podle norem CISCA a EN 12825.
|
Výkonový parametr |
Specifikace FINECO |
Testovací standard |
|
Koncentrovaná zátěž |
4,45 kN až 6,67 kN |
CISCA / EN 12825 |
|
Rovnoměrné rozložené zatížení |
15,0 kN/m² až 23,0 kN/m² |
CISCA / EN 12825 |
|
Valivé zatížení |
2,5 kN až 4,5 kN (10 000 cyklů) |
CISCA |
|
Maximální zatížení |
>3x koncentrované hodnocení |
Zátěžový test |
|
Maximální průhyb |
Menší nebo rovno 2,0 mm (při pracovní zátěži) |
CISCA |
|
Bezpečnostní faktor |
3.0 |
Technický standard |
Technické specifikace
|
Položka |
Technické detaily |
|
Standardní velikost panelu |
600 × 600 mm (k dispozici vlastní velikosti) |
|
Tloušťka panelu |
30 mm až 35 mm |
|
Tloušťka oceli |
0,5 mm až 0,8 mm vysoká-ocel |
|
Materiál jádra |
Dřevotřísková deska / cement s vysokou-hustotou |
|
Hmotnost panelu |
Přibližně . 13 kg – 16 kg / panel |
|
Rozsah výšky podstavce |
Standardní: 150 mm – 1000 mm |
|
Výkon ohně |
Nehořlavé -jádro zpomalující hoření |
|
Elektrický odpor |
1 × 10⁶ až 1 × 10⁹ Ω (vyhovující ESD) |
Možnosti povrchové úpravy
Vysokotlaký laminát (HPL):Vysoká odolnost- proti opotřebení pro standardní datová centra a velíny.
Vodivé / ESD povrchová úprava:Nezbytné pro výrobu elektroniky a citlivé serverové prostory.
Povrchová úprava PVC / vinyl:Nákladově-efektivní a snadno{1}}čisté-řešení pro technické kanceláře.
Holý panel:Připraveno pro{0}}aplikované koberce nebo speciální povrchové úpravy.
Aplikace
Datová centra a serverovny:Vedení kabelů s vysokou{0}}hustotou a rozvody vzduchu pod podlahou.
Elektrické a elektrické místnosti:Vysoká{0}}podpora systémů UPS, bateriových úložišť a spínacích zařízení.
Kontrolní místnosti a telekomunikace:Podlaha odolná proti vibracím-pro 24/7 monitorovací centra.
Průmyslová technická zařízení:Podlaha s odolným přístupem pro automatizované výrobní linky.
Kontrola kvality a výroba
Kontrola surovin:Přísné kontroly tloušťky oceli, hustoty jádra a antikorozních-nátěrů.
Rozměrová přesnost:Laserem-ověřená délka, pravoúhlost a rovinnost (±0,2 mm).
Testování zátěže:Testování náhodných vzorků v souladu s normami CISCA a EN 12825.
Před-kontrola zásilky:Finální ověření úplnosti balení, označení a hardwaru.
Instalační sekvence
Příprava podkladu:Vyčistěte a vyrovnejte konstrukční desku.
Rozložení podstavce:Umístěte podstavce podle modulárního rastru.
Nastavení výšky:Vyrovnejte podstavce na zadanou konečnou výšku podlahy (FFH).
Instalace strun:Připojte výztuhy k podstavcovým hlavám pro stabilitu mřížky.
Instalace panelu:Umístěte panely do hotové mřížky.
Konečné zarovnání:Zkontrolujte celkovou úroveň a usazení panelu.
Často kladené otázky
Otázka: Může tento systém podporovat těžké serverové skříně a bateriové skříně?
A: Ano. Těžké-systémy FINECO jsou speciálně navrženy pro-datacentra s vysokou hustotou. Třídu zatížení panelu a spodní konstrukci nakonfigurujeme na základě vaší přesné hmotnosti regálu, půdorysu a zatížení kol.
Otázka: Jsou výztuhy povinné pro-těžké zdvojené podlahy?
Odpověď: Výztuhy jsou vysoce doporučeny a často vyžadovány pro těžké{0}}aplikace nebo v případech, kdy konečné výšky podlahy překračují standardní úrovně, protože výrazně zlepšují boční stabilitu a výkon při valivém-zátěži.
Otázka: Je nosnost panelu stejná jako nosnost systému?
Odpověď: Ne. Skutečný výkon zdvojené podlahy-závisí na integrované kombinaci panelu, podstavce a výztuhy. Naše systémy hodnotíme a testujeme jako kompletní konstrukční celek.
Otázka: Může společnost FINECO poskytnout testovací zprávy a výkresy CAD- třetích stran?
A: Ano. Dodáváme komplexní technické balíčky, včetně zkušebních zpráv CISCA/EN, produktových listů a výkresů rozvržení CAD na podporu předkládání projektů a technických schválení.
Otázka: Jaká je standardní dodací lhůta pro mezinárodní objednávky?
Odpověď: Dodací lhůty se liší v závislosti na množství projektu a vlastních specifikacích (obvykle 2 až 4 týdny). Pro přesný harmonogram kontaktujte náš prodejní tým s vaším projektovým měřítkem.
