Extra-Těžký-systém zvýšených přístupových podlah|Fineco Global

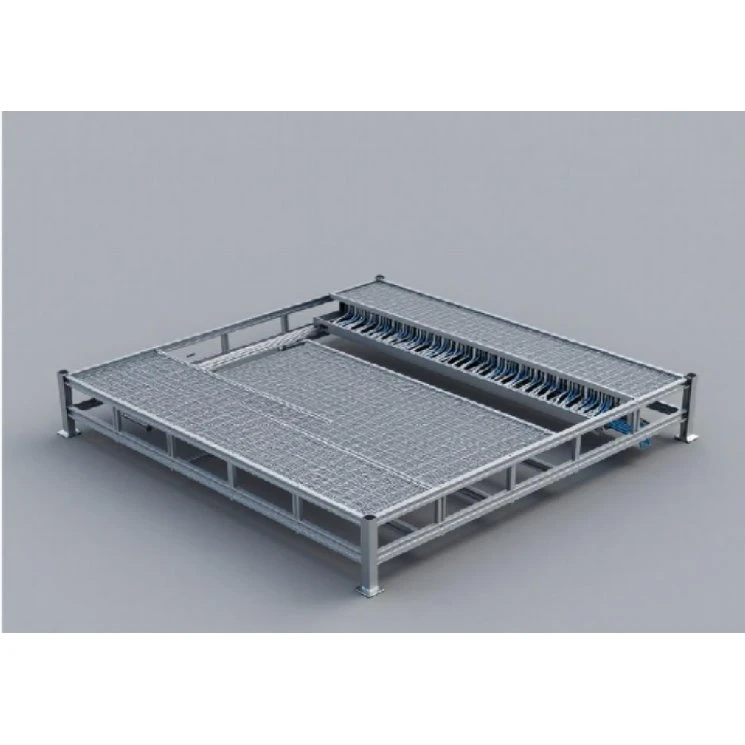

Systém Fineco Extra{0}}Heavy-Duty Raised Access Floor System je navržen pro datová centra s vysokou-hustotou, těžké elektrické velíny a průmyslovou infrastrukturu vyžadující výjimečnou konstrukční kapacitu. Tento systém, postavený na pevném ocelovém plášti s injektovaným lehkým cementovým jádrem o vysoké{4}}hustotě nebo vysoce pevným jádrem na bázi síranu vápenatého-, poskytuje tento systém tuhé řízení přetlakového prostoru pod podlahou pro vysokokapacitní kabeláž a rozvody vzduchu pod podlahou (UFAD), přičemž odolává extrémnímu koncentrovanému a valivému zatížení bez trvalé deformace.
Klíčové vlastnosti
Vysoká nosnost-:Navrženo pro koncentrované bodové zatížení přesahující 6,8 kN (1 500 lbf) až 11,1 kN (2 500 lbf), splňující normy CISCA Extra-Heavy{7}}Duty.
Pevná monolitická konstrukce:Bodově{0}}svařované horní a spodní ocelové plechy zapouzdřují cementové jádro s řízenou{1}}hustotou, eliminují dutou rezonanci a maximalizují torzní tuhost.
Uzemnění spojité cesty:Přímý kontakt kov-na-kov mezi nosníky, podstavci a panely zajišťuje spolehlivé zmírnění elektrostatického výboje (ESD).
Povrchová úprava odolná proti korozi{{0}:Epoxidované a fosfátované-ocelové součásti odolávají vlhkému prostředí pod podlahou.

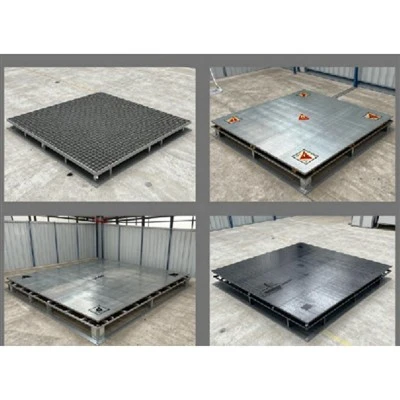

Struktura systému
Povrchová úprava:Vysokotlaký-laminát (HPL) / vodivý vinyl / holá ocel
Horní ocelový plech:Hluboko-tažená SPCC za studena-ocel válcovaná za studena (tloušťka: 1,2 mm - 2.0 mm)
Materiál jádra:Lehké cementové jádro / síran vápenatý s vysokou{0}}hustotou
Spodní ocelový plech:Reliéfní/důlková ocel SPCC-válcovaná za studena
Podpora mřížky:Těžké{0}}přišroubované-ocelové podstavce a zaklapnutí-na trubkové nosníky
Technické specifikace
|
Parametr |
Specifikace |
|
Klasifikace systému |
Extra{0}}Heavy{1}}Duty (EHD) Access Floor |
|
Rozměry panelu |
600 mm × 600 mm (standardní) |
|
Tloušťka panelu |
30 mm / 35 mm / 40 mm |
|
Koncentrované bodové zatížení |
4,4 kN až 11,1 kN (1 000 lbf – 2 500 lbf) |
|
Uniform Distributed Load (UDL) |
Až 23 000 N/m² |
|
Pohyblivé zatížení (cykly 2G / 10G) |
3,56 kN až 4,45 kN na jedno pojezdové kolo |
|
Bezpečnostní faktor |
Větší nebo rovno 3,0 × návrhové zatížení (test konečného selhání) |
|
Dokončená výška podlahy (FFH) |
300 mm až 1 500 mm (nastavitelné pomocí podstavce) |
|
Elektrický odpor |
1 × 10⁶ až 1 × 10⁹ ohmů (plocha-k-země) |
Seismický výkon
Zásadní{0}}zařízení vyžadují nepřerušovanou strukturální integritu během seismických událostí. Systém Fineco Extra-Heavy{3}}Duty zahrnuje:
Pevný šroub-Spodní podstavce:Základové desky kotvené přímo k podkladu pomocí mechanických rozpěrných šroubů.
Silné-boční výztuhy:Diagonální seismické vzpěry instalované ve 3metrových rozestupech pro FFH přesahující 800 mm.
Testování shody:Testováno v souladu s požadavky Telcordia GR-63-CORE (zóna 4) a ASCE 7, zabraňující bočnímu selhání ve smyku a posunutí panelu během seismického otřesu. (Kompletní výkazy statických výpočtů jsou k dispozici pro soubory pro zadání klienta).
Typické aplikace
Hyperscale & Colocation Data Center:Serverové haly s těžkými serverovými skříněmi typu blade a systémy pro ukládání energie z baterií (BESS).
Elektrické rozvodny a velíny:SCADA řídicí platformy podporující těžké průmyslové rozvaděče.
Vybavení čistých prostor:Čisté prostory pro výrobu polovodičů vyžadující podklad s tlumením vibrací-bez částic-.
Vysílací a telekomunikační rozbočovače:Hlavní ovládací zařízení vyžadující-vysokou hustotu vedení kabelů a rozložení hmotnosti zařízení.
Instalace a přizpůsobení
Rozsah nastavení výšky podstavce:±25 mm jemně{1}}ladící konstrukce závitové tyče pro nerovné podklady.
Obvodová podpora:Silné-rozměrové úhly obvodové stěny a{1}}řezání okrajů pro výřezy sloupů-.
Vlastní výřezy:Továrně-opracované kabelové průchodky, kartáčové vložky a panely pro větrání (až 55 % otevřené plochy) integrované před odesláním.
Standardy a kvalita
CISCA Alement-WF-V1.2:Testováno na koncentrované, valivé a rázové zatížení.
EN 12825:Klasifikováno do stupně 6 strukturálního zatížení.
ISO 9001 / ISO 14001:Vyrobeno pod přísným řízením kvality a ekologickými kontrolami.
Sledovatelnost surovin:Mill Test Certificates (MTC) poskytované na šarži pro všechny za studena-válcované svitky konstrukční oceli. Zprávy o ověření třetích-stran (SGS/TÜV) dostupné na vyžádání.
Výroba a podpora projektů
Automatické lisování a svařování:CNC laserové řezání a více{0}}bodové projekční svařovací linky zajišťují konzistentní pravoúhlost panelu (tolerance ±0,2 mm).
Automatická linka na epoxidové lakování:Elektrostatický práškový lak s tloušťkou filmu 80-mikronů pro odolnost proti korozi solným sprejem.
V-domácím destruktivním testování:Univerzální testovací stroje provádějí dávkové ověřování-každé výrobní šarže před balením, aby se ověřily maximální bezpečnostní rezervy.
Výkresy obchodu a předávací balíčky:Vlastní{0}}tým inženýrů poskytuje výkresy dílenského rozvržení AutoCAD/Revit, zprávy o výpočtech zatížení a seizmické výpočty do 48 hodin od obdržení stručného projektu.
FAQ
Otázka: Jaký je rozdíl mezi síranem vápenatým a cementovými-ocelovými panely pro extra-těžké-aplikace?
Odpověď: Cementem-plněné ocelové panely nabízejí vynikající odolnost proti nárazu a akustické tlumení, takže jsou ideální pro datové sály s vysokými-vibracemi. Panely ze síranu vápenatého poskytují vyšší vlastní požární odolnost (A1-nehořlavý) a hustší šroubové-retenční vlastnosti. Inženýři Fineco vyhodnotí vaše specifické požadavky na zatížení MEP a doporučí optimální materiál jádra.
Otázka: Jak systém zabraňuje vychýlení při velkém zatížení?
Odpověď: Naše extra-těžké-panely využívají 2,0 mm horní ocelovou desku kombinovanou s průběžnými-ocelovými nosníky s vysokou pevností v tahu přišroubovanými k těžkým-podstavcům. To rozděluje dynamické bodové zatížení na mřížku s více podstavci a omezuje vychýlení panelu pod pojezdovými koly pod 1,5 mm (ověřeno pomocí protokolů CISCA pro testování válcového zatížení).
Otázka: Lze tento systém zdvojené podlahy integrovat se stávajícím uspořádáním podlahového vytápění, ventilace a klimatizace (UFAD)?
A: Ano. Systém obsahuje vysokokapacitní -děrované ocelové panely a tlumicí-moduly proudění vzduchu. Přizpůsobujeme výšky výztužné mřížky stávajícím konfiguracím přetlakového prostoru, čímž zajišťujeme nulové poklesy tlaku nebo únik vzduchu přes rozhraní uspořádání.
Otázka: Jaká dokumentace je poskytována pro inženýrské a seizmické podklady?
Odpověď: Poskytujeme kompletní předávací balíčky včetně -testů třetích stran (CISCA/EN 12825), certifikátů továrních válcovacích zkoušek pro ocelové suroviny, poznámek o shodě seismických výpočtů (Telcordia GR-63-CORE) a přizpůsobených dílenských výkresů CAD/Revit.
Otázka: Jaká je standardní produkční doba pro objednávky velkých-datových center?
Odpověď: Standardní dodací lhůta pro objemové objednávky (až 5 000 metrů čtverečních) je 15 až 20 pracovních dnů. Vlastní výřezy, specializované povrchové úpravy HPL nebo anti{5}}statické vinylové laminace mohou přidat 3 až 5 pracovních dnů.
